Wie testet man ein Sicherheitsventil?

Kurze Antwort: Die drei wichtigsten Testmethoden a Sicherheitsventil

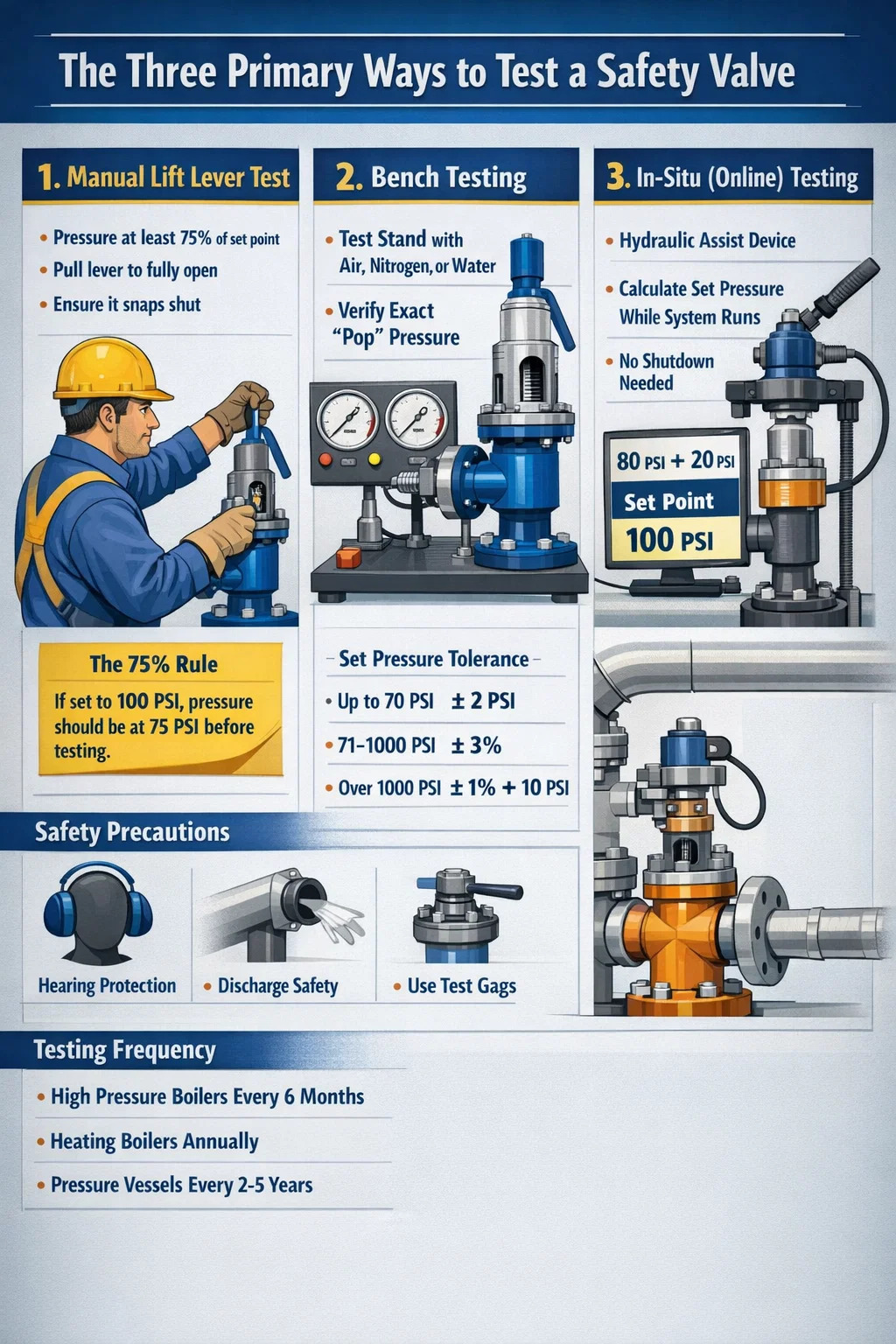

Um sicherzustellen, dass a Sicherheitsventil ordnungsgemäß funktioniert, muss es mit einer von drei Hauptmethoden getestet werden: Manuelle Hebeprüfung mit dem physischen Hebel, Prüfstandstests auf einem eigenen Prüfstand, oder In-Situ-Tests (auch als Online-Test bekannt) mit hochpräzisen hydraulischen Hilfswerkzeugen.

Beim Testen handelt es sich nicht nur um eine Funktionsprüfung; es handelt sich um eine regulatorische Anforderung. Zum Beispiel, ASME Abschnitt VI und VII Legen Sie für diese Tests bestimmte Intervalle fest, um ein Festfressen der Ventilkomponenten aufgrund von Korrosion oder Mineralablagerungen zu verhindern. Die Nichtbeachtung dieser Verfahren kann bei einem Überdruckereignis zu einem katastrophalen Ausfall führen.

Methode 1: Der manuelle Hebehebeltest

Dies ist die einfachste Form der Überprüfung von a Sicherheitsventil ist betriebsbereit. Die meisten Industrieventile sind mit einem manuellen Griff oder „Probehebel“ ausgestattet, der genau für diesen Zweck entwickelt wurde.

Die 75 %-Regel für manuelles Testen

Sie dürfen den Hebel niemals bei kaltem oder drucklosem System betätigen. Die meisten Hersteller geben an, dass der Systemdruck mindestens betragen muss 75 % des eingestellten Drucks bevor der Hebel gezogen wird. Zum Beispiel, wenn Ihr Sicherheitsventil auf 100 PSI eingestellt ist, sollte das System vor dem Test einen Druck von 75 PSI haben. Dieser Druck sorgt für die nötige Hubkraft, um zu verhindern, dass der Ventilteller wieder nach unten schlägt und die empfindlichen Sitzflächen beschädigt.

• Ziehen Sie den Hebel in die vollständig geöffnete Position.
• Halten Sie es einige Sekunden lang gedrückt, um Schmutz auszuspülen.
• Lassen Sie es los und stellen Sie sicher, dass es sofort einrastet, ohne dass etwas ausläuft.

Methode 2: Prüfstandstests (Der Goldstandard)

Prüfstandtests sind die genaueste Methode, um den genauen „Pop“-Druck und Rückstelldruck eines zu überprüfen Sicherheitsventil . Dazu muss das Ventil aus der Rohrleitung ausgebaut und in eine zertifizierte Werkstatt gebracht werden.

Der Prüfstand-Testaufbau

Das Ventil ist auf einem Prüfstand montiert, der Luft, Stickstoff oder Wasser verwendet, um den Systemdruck zu simulieren. Techniker erhöhen langsam den Druck, bis der Sicherheitsventil öffnet sich.

Methode 3: In-Situ- oder Online-Tests

Bei großen Anlagen, bei denen die Abschaltung eines Kessels zu teuer ist, In-Situ-Tests ist die Lösung. Bei dieser Methode wird eine spezielle hydraulische Vorrichtung verwendet, um den Ventilschaft hochzuziehen, während das System noch läuft.

So funktionieren In-Situ-Berechnungen

Ein Computer berechnet die Sicherheitsventil Sollwert durch Kombination des vorhandenen Systemdrucks mit der vom Hydraulikwerkzeug ausgeübten Kraft. Wenn das System beispielsweise einen Druck von 80 PSI hat und das hydraulische Werkzeug eine Kraft von 20 PSI aufwendet, um es zum Platzen zu bringen, wird der eingestellte Druck auf 100 PSI bestätigt. Dies ermöglicht eine Überprüfung, ohne jemals den vollen Einstelldruck des Kessels zu erreichen, was das Risiko verringert.

Kritische Sicherheitsvorkehrungen während des Tests

Weil a Sicherheitsventil Da die Freisetzung heftig und laut ist, müssen zum Schutz des Personals bestimmte Sicherheitsprotokolle befolgt werden:

• Gehörschutz: Ein knackendes Ventil kann 120 Dezibel überschreiten.
• Entladungsausrichtung: Stellen Sie sicher, dass das Abflussrohr von Gehwegen weg zeigt.
• Würgen: Wenn Sie mehrere Ventile an einem Verteiler prüfen, werden „Testknebel“ verwendet, um andere Ventile geschlossen zu halten. Kritische Warnung: Ziehen Sie einen Knebel niemals zu fest an, da Sie sonst den Ventilschaft verbiegen.

Wann sollten Sie Ihr Sicherheitsventil testen?

Die Häufigkeit der Tests hängt vom Schweregrad der Dienstleistung ab. Ein Ventil in einem Reinluftsystem erfordert weniger häufige Wartung als eines in einer Leitung für korrosive Chemikalien.

• Hochdruckdampfkessel: Oft ist jeweils ein manueller Test erforderlich 6 Monate und jährlich eine vollständige Druckprüfung.
• Heizkessel: In der Regel ist einmal im Jahr vor Beginn der Heizperiode eine manuelle Überprüfung erforderlich.
• Druckbehälter: Die Inspektionsintervalle liegen in der Regel zwischen 2 bis 5 Jahre Abhängig von den örtlichen Gesetzen.
