Wie oft sollten Sicherheitsventile überprüft werden? Ein vollständiger Leitfaden

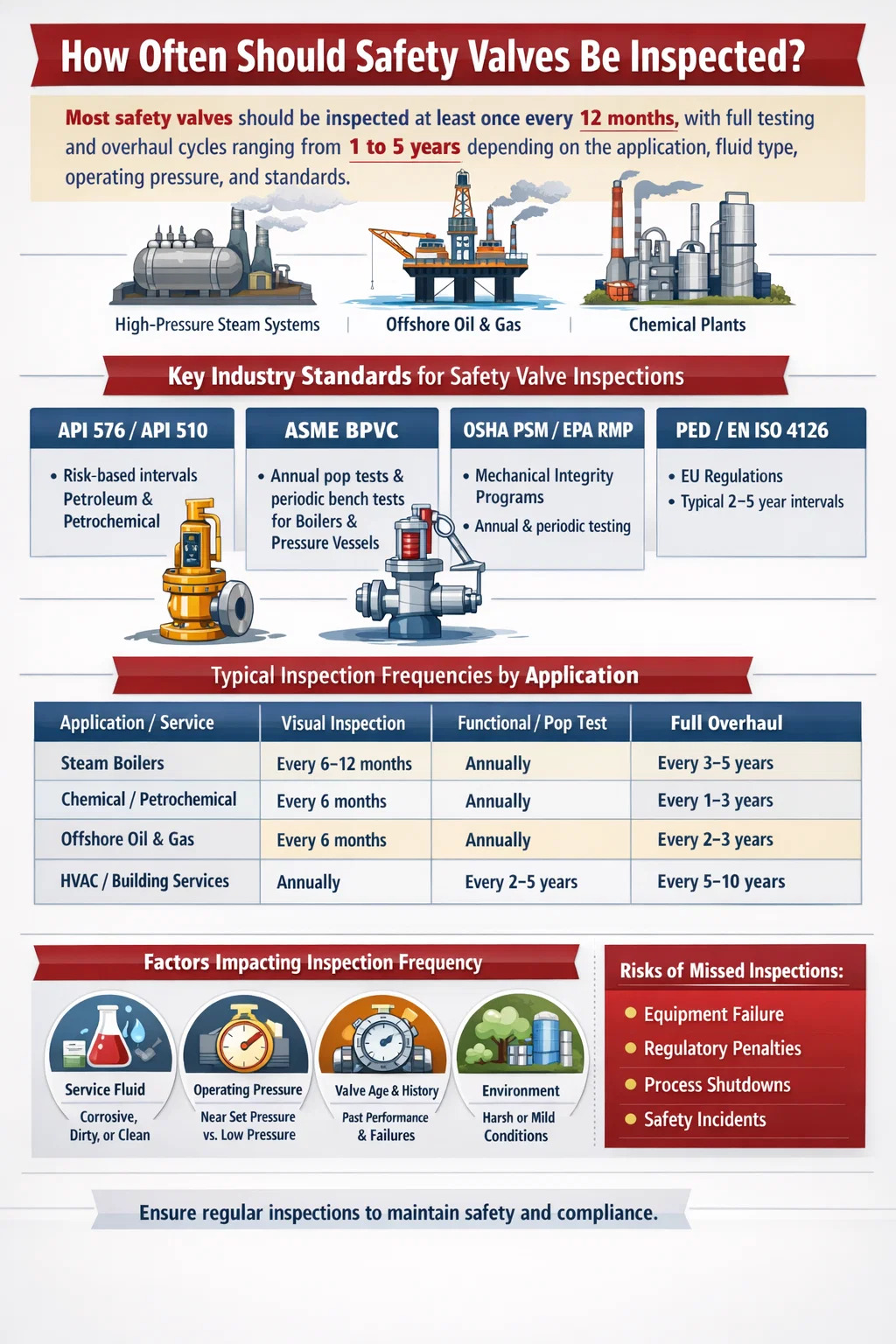

Wie oft sollten Sicherheitsventile überprüft werden?

Die direkte Antwort: Die meisten Sicherheitsventile sollten mindestens alle 12 Monate überprüft werden , mit vollständigen Test- und Überholungszyklen von 1 bis 5 Jahren, abhängig von der Anwendung, der Flüssigkeitsart, dem Betriebsdruck und den geltenden gesetzlichen Standards. Dies ist jedoch keine allgemeingültige Regel. Für Hochdruckdampfsysteme, chemische Verarbeitungsanlagen und Offshore-Ölanlagen gelten jeweils eigene Inspektionsintervalle, und die Nichteinhaltung des korrekten Zeitplans kann zu katastrophalen Geräteausfällen, behördlichen Strafen oder dem Verlust von Menschenleben führen.

Sicherheitsventile – je nach Kontext auch als Druckbegrenzungsventile (PRVs), Drucksicherheitsventile (PSVs) oder Überdruckventile bezeichnet – gehören zu den kritischsten Komponenten in jedem Drucksystem. Ihr einziger Zweck besteht darin, bei einem vorgegebenen Einstelldruck zu öffnen und überschüssigen Druck abzulassen, bevor er Geräte beschädigen oder Personal gefährden kann. Wenn sie sich nicht öffnen, reichen die Folgen von beschädigten Rohrleitungen bis hin zu katastrophalen Schiffsexplosionen. Wenn sie nach dem Öffnen nicht richtig schließen, verursachen sie kostspielige Prozessverluste und bergen Kontaminationsrisiken.

Die richtige Inspektionshäufigkeit festzulegen ist daher keine geringfügige Verwaltungsaufgabe. Es ist ein Kernelement des Anlagensicherheitsmanagements, der Prozessintegrität und der Einhaltung gesetzlicher Vorschriften.

Industriestandards, die die Inspektionsintervalle für Sicherheitsventile regeln

Mehrere wichtige internationale Normen und Vorschriften legen den Rahmen dafür fest, wie oft Sicherheitsventile getestet und inspiziert werden müssen. Das Verständnis, welcher Standard für Ihren Betrieb gilt, ist der Ausgangspunkt für die Erstellung jedes Inspektionsprogramms.

API 510 und API 576

Das American Petroleum Institute API 576 (Inspektion von Druckentlastungsgeräten) ist der weltweit am häufigsten referenzierte Standard für die Prüfung von Druckentlastungsventilen in der Erdöl- und Petrochemieindustrie. API 576 schreibt kein festes Intervall vor, sondern bietet stattdessen einen risikobasierten Rahmen. Darin heißt es, dass die Inspektionsintervalle auf der Historie des Ventils, den Betriebsbedingungen und den Folgen eines Ausfalls basieren sollten. Typische Intervalle, auf die in der Industriepraxis unter API 576 verwiesen wird, reichen von 5 Jahre für saubere, nicht korrosive Dienstleistungen bis so oft wie jährlich oder seltener wegen Verschmutzung, Korrosion oder Verschmutzung .

API 510 (Druckbehälter-Inspektionscode) ergänzt dies, indem es vorschreibt, dass Druckentlastungsgeräte nach einem von einem qualifizierten Inspektor oder Prozesssicherheitsingenieur festgelegten Zeitplan überprüft und getestet werden, wobei die Betriebsumgebung und etwaige Fehlfunktionen in der Vergangenheit berücksichtigt werden.

ASME-Kessel- und Druckbehältercode (BPVC)

Die ASME BPVC Abschnitt I (Kraftkessel) und Abschnitt VIII (Druckbehälter) verlangen, dass Sicherheitsventile an Kesseln und Druckbehältern regelmäßig getestet werden. Für Stromkessel verlangen viele Gerichtsbarkeiten eine Führen Sie mindestens einmal im Jahr einen physischen Pop-Test durch , oft während geplanter Ausfälle. ASME-Standards verlangen außerdem, dass alle Ventile, die über einen bestimmten Zeitraum in Betrieb waren, für Prüfstandstests ausgebaut werden müssen, wobei die Intervalle in den meisten Gerichtsbarkeiten in der Regel 5 Jahre nicht überschreiten.

OSHA PSM- und EPA RMP-Anforderungen

In den Vereinigten Staaten müssen Einrichtungen, die unter den Process Safety Management (PSM)-Standard der OSHA (29 CFR 1910.119) und das Risk Management Program (RMP) der EPA fallen, ein Programm zur mechanischen Integrität aufrechterhalten, das Druckentlastungsgeräte umfasst. Diese Vorschriften erfordern dokumentierte Inspektions- und Testverfahren, schriftliche Aufzeichnungen aller Inspektionen und Korrekturmaßnahmen, wenn Mängel festgestellt werden. Obwohl in den Vorschriften kein allgemeingültiges Intervall festgelegt ist, muss der Arbeitgeber die Intervalle auf der Grundlage der Herstellerempfehlungen und guter Ingenieurspraxis festlegen – was in der Praxis in der Regel jährliche Sichtprüfungen und regelmäßige Funktionstests bedeutet.

PED und EN ISO 4126 (Europäische Union)

In Europa regeln die Druckgeräterichtlinie (DGRL 2014/68/EU) und die dazugehörige Norm EN ISO 4126 die Konstruktions- und Sicherheitsanforderungen für Druckentlastungsgeräte. Nationale Vorschriften in den EU-Mitgliedsstaaten legen dann Inspektionsintervalle fest. In Deutschland beispielsweise schreibt die BetrSichV (Betriebssicherheitsverordnung) in der Regel jede Prüfung von Sicherheitsventilen vor 2 bis 5 Jahre Abhängig von der Druckklasse und der Flüssigkeitskategorie, mit jährlichen Sichtprüfungen in den meisten industriellen Umgebungen.

Empfohlene Inspektionsintervalle nach Anwendungstyp

Da kein einheitliches Intervall allgemeingültig ist, fasst die folgende Tabelle die empfohlenen oder häufig praktizierten Inspektionshäufigkeiten für die wichtigsten Anwendungskategorien zusammen.

Faktoren, die bestimmen, wie oft Sicherheitsventile überprüft werden müssen

Die Inspektionshäufigkeit wird niemals isoliert bestimmt. Bei der Festlegung oder Anpassung des Inspektionsplans für ein Druckbegrenzungsventil müssen eine Reihe von Betriebs- und Umgebungsfaktoren bewertet werden.

Eigenschaften der Serviceflüssigkeit

Die Beschaffenheit der durch das System fließenden Flüssigkeit hat möglicherweise den größten Einfluss darauf, wie schnell sich ein Sicherheitsventil verschlechtert. Flüssigkeiten können grob in sauber, verschmutzend oder korrosiv eingeteilt werden, und jede Kategorie erfordert unterschiedliche Inspektionsintervalle.

• Reiner Dampf oder Inertgas: Dies sind die nachsichtigsten Dienste. Bei stabilen Betriebsbedingungen können die Ventile zwischen den Generalüberholungen bis zu fünf Jahre lang zuverlässig bleiben.
• Ätzende Säuren oder Laugen: Ein chemischer Angriff auf die Scheibe, den Sitz und die Feder kann die Genauigkeit des eingestellten Drucks innerhalb von 12 Monaten erheblich beeinträchtigen. Jährliche Funktionstests sind die akzeptable Mindesthäufigkeit.
• Schmutzige oder polymerisierende Dienstleistungen: Flüssigkeiten, die Feststoffe enthalten oder mit der Zeit polymerisieren, können dazu führen, dass der Ventilteller am Sitz festklebt – bekannt als „Ventilsimmer“ oder „Sitzverriegelung“ – und das Ventil bei Bedarf funktionsunfähig machen. Diese Anwendungen erfordern die häufigsten Inspektionsintervalle, manchmal nur alle 3 bis 6 Monate.
• Viskose oder Hochtemperaturflüssigkeiten: Diese beschleunigen den Verschleiß interner Komponenten und können zu thermischer Ermüdung der Federbaugruppe führen.

Betriebsdruck im Verhältnis zum eingestellten Druck

Bei Sicherheitsventilen, die in der Nähe ihres eingestellten Drucks arbeiten, kommt es zu einem Phänomen, das als „Sieden“ bekannt ist. Dabei hebt sich die Scheibe leicht an, bevor der volle Entlastungsdruck erreicht wird. Dieses wiederholte teilweise Anheben führt zu Sitzverschleiß und kann zu Undichtigkeiten führen, wodurch die Fähigkeit des Ventils, effektiv abzudichten, beeinträchtigt wird. Ventile arbeiten mit mehr als 90 % ihres Einstelldrucks sollten häufiger überprüft werden als solche, die bei 70 % oder weniger arbeiten. Die allgemeine Empfehlung besteht darin, einen Betriebsdruck von nicht mehr als aufrechtzuerhalten 90 % des Einstelldrucks bei federbelasteten Ventilen und nicht höher als 80 % für vorgesteuerte Überdruckventile in sensiblen Anwendungen.

Ventilalter und historische Leistung

Ein Ventil mit einer sauberen Inspektionshistorie und konsistenten Einstelldruckwerten über mehrere Testzyklen hinweg kann ein längeres Intervall zwischen den Überholungen rechtfertigen. Umgekehrt sollte ein Ventil, das zuvor einen Pop-Test nicht bestanden hat, am Sitz undicht war oder eine Einstellung des Einstelldrucks erforderte, unabhängig von der allgemeinen Wartungskategorie einem kürzeren Inspektionszyklus unterzogen werden. Dieser historische Ansatz ist die Grundlage risikobasierter Inspektionsmethoden (RBI), die im Öl- und Gassektor weit verbreitet sind.

Anzahl der Betätigungen

Jedes Mal, wenn sich ein Sicherheitsventil öffnet und schließt, werden die Sitzflächen mechanisch belastet. Ventile mit hoher Taktfrequenz – solche, die aufgrund von Prozessinstabilität oder Überdimensionierung häufig öffnen – verschleißen deutlich schneller als Ventile, die selten betätigt werden. Ein Ventil, das sich geöffnet hat mehr als 10 Mal in einem Servicezeitraum vor dem nächsten geplanten Intervall einer Sichtprüfung und Funktionsprüfung unterzogen werden.

Umgebungs- und Umweltbedingungen

Außeninstallationen in feuchter, mariner oder stark verschmutzter Umgebung korrodieren schneller als Inneninstallationen. Ventile, die direktem Regen, Salznebel oder Atmosphären mit hoher Luftfeuchtigkeit ausgesetzt sind, erfordern häufigere externe Inspektionen, um auf Verstopfungen der Kappenentlüftung, Gehäusekorrosion und die Unversehrtheit des Federgehäuses zu prüfen.

Arten von Sicherheitsventilinspektionen und was sie jeweils beinhalten

Nicht jede Inspektion hat den gleichen Umfang. Es gibt vier verschiedene Ebenen der Inspektionstätigkeit, die jeweils einem anderen Zweck dienen und unterschiedliche Fähigkeiten und Ressourcen erfordern.

Stufe 1: Visuelle Außeninspektion

Dies ist die einfachste und am häufigsten durchgeführte Prüfung. Es ist nicht erforderlich, das Ventil außer Betrieb zu nehmen. Ein geschulter Bediener oder Prüfer prüft das Ventil visuell auf Folgendes:

• Anzeichen einer Leckage hinter dem Sitz (Prozessflüssigkeitsrückstände, Flecken, kristalline Ablagerungen)
• Korrosion, Lochfraß oder mechanische Beschädigung am Ventilgehäuse und am Oberteil
• Verstopfte oder beschädigte Entlüftungskappen und Abflusslöcher
• Lose oder fehlende Originalitätssiegel und Sicherungsstifte
• Korrekte Installationsausrichtung und korrekter Zustand der Abflussleitungen
• Lesbare Typenschilddaten, die mit den technischen Aufzeichnungen übereinstimmen

Sichtprüfungen sollten bei den meisten Industrieanwendungen mindestens einmal jährlich und in aggressiven Betriebsumgebungen alle 3 bis 6 Monate durchgeführt werden.

Level 2: In-Situ-Funktionstests

In-situ-Tests – auch Online-Tests oder Feldtests genannt – stellen sicher, dass das Ventil bei oder in der Nähe seines vorgesehenen Einstelldrucks öffnet, ohne es aus der Prozessleitung zu entfernen. Dies wird normalerweise mit einer von zwei Methoden durchgeführt:

• Manueller Hebetest: Mit einem Hubhebel wird das Ventil teilweise geöffnet, um die freie Bewegung der Scheibe zu überprüfen. Dies ist nur eine qualitative Prüfung und stellt keine Überprüfung der eingestellten Druckgenauigkeit dar.
• Kontrollierter Drucktest: Mithilfe tragbarer Testgeräte (z. B. HYTORK- oder Furmanite-Testgeräte) wird kontrollierter Druck auf den Ventileinlass ausgeübt, während dieser mit dem System verbunden bleibt. Der tatsächliche Öffnungsdruck wird gemessen und mit dem aufgedruckten Solldruck verglichen.

In-situ-Tests sind wertvoll, da sie die Kosten und Prozessunterbrechungen des Ventilausbaus vermeiden und dennoch quantitative Daten generieren. Es hat jedoch Einschränkungen: Es kann die innere Korrosion oder den Zustand des Sitzes nicht im Detail beurteilen.

Level 3: Bench-Test (Pop-Test)

Bei Prüfstandstests muss das Ventil außer Betrieb genommen und zu einer Werkstatt oder Ventilprüfeinrichtung transportiert werden. Das Ventil wird auf einem Prüfstand montiert und unter Druck gesetzt, bis es öffnet. Der tatsächliche Öffnungsdruck, die Sitzdichtheit und der Rücksitzdruck werden gemessen und dokumentiert. ASME-Standards verlangen, dass der Öffnungsdruck innerhalb von ±3 % des eingeprägten Einstelldrucks liegt für die meisten Anwendungen (±2 % für Dampfbetrieb über 70 psig).

Prüfstandstests sind die genaueste Methode zur Überprüfung der Ventilleistung und werden von den meisten Regulierungsbehörden für Druckbehälter und Kessel in regelmäßigen Abständen vorgeschrieben. Es ermöglicht dem Prüfer auch, die internen Komponenten direkt zu untersuchen.

Stufe 4: Vollständige Demontage, Inspektion und Überholung

Eine vollständige Überholung umfasst die vollständige Demontage des Sicherheitsventils, die Inspektion aller internen Komponenten, den Austausch von Verschleißteilen (Scheibe, Düsensitz, Feder, Dichtungen und Führung), den erneuten Zusammenbau und Tests auf dem Prüfstand vor dem erneuten Einbau. Dies ist die umfassendste Form der Inspektion und ist in der Regel jeden Tag erforderlich 3 bis 5 Jahre oder wenn ein Ventil einen Funktionstest nicht bestanden hat, in eine Prozessstörung verwickelt war oder einem ungewöhnlichen Ereignis wie einem Brandfall oder starkem Überdruck ausgesetzt war.

Nach einer vollständigen Überholung muss das Ventil erneut zertifiziert, mit manipulationssicheren Drahtplomben wieder versiegelt und seine Inspektionsprotokolle mit den neuen Prüfdaten für den eingestellten Druck, ausgetauschten Teilen und der Identität des Technikers, der die Arbeiten durchführt, aktualisiert werden.

Risikobasierte Inspektion (RBI) als Alternative zu festen Intervallen

Der traditionelle Ansatz, ein festes Inspektionsintervall anzuwenden – beispielsweise alle zwei Jahre für alle Sicherheitsventile in einer Anlage – wird zunehmend durch die risikobasierte Inspektion (RBI) ersetzt. RBI ist eine Methodik, die die Ausfallwahrscheinlichkeit mit den Folgen eines Ausfalls kombiniert, um die am besten geeignete Inspektionsstrategie für jedes einzelne Ventil zu bestimmen.

Unter RBI könnte ein Sicherheitsventil, das eine Hochdruck-Dampftrommel in einem Kraftwerk schützt, jährlich überprüft werden, während ein Überdruckventil an einem Niederdruck-Stickstoff-Spülsystem in derselben Anlage möglicherweise nur alle fünf Jahre überprüft werden muss. Dieser gezielte Ansatz reduziert unnötige Wartungskosten und konzentriert gleichzeitig die Ressourcen auf die Geräte mit dem höchsten Risiko.

API 581 (Risk-Based Inspection Technology) bietet eine detaillierte Methodik für die Anwendung von RBI auf Druckentlastungsgeräte. Ein wichtiges Ergebnis des RBI-Prozesses ist a Nachfrageratenanalyse — eine Schätzung, wie oft ein Sicherheitsventil in einem bestimmten Zeitraum voraussichtlich geöffnet werden muss. Ventile mit hohem Bedarf müssen häufiger überprüft werden, um sicherzustellen, dass sie weiterhin funktionsfähig bleiben. Ventile mit sehr geringen Bedarfsraten können für längere Intervalle in Frage kommen, allerdings nur, wenn auch die Folgen eines Ausfalls gering sind.

Bei Anlagen mit einer großen Anzahl von Sicherheitsventilen kann es zu RBI kommen Reduzierung des gesamten Inspektionsaufwands um 30 bis 50 % im Vergleich zu Programmen mit festen Intervallen, ohne die Sicherheit zu beeinträchtigen – vorausgesetzt, die Risikoanalyse wird rigoros durchgeführt und auf dem neuesten Stand gehalten, wenn sich die Prozessbedingungen ändern.

Häufige Fehlermodi, die bei der Inspektion von Sicherheitsventilen gefunden werden

Wenn man versteht, was Inspektoren bei der Untersuchung von Sicherheitsventilen tatsächlich finden, wird deutlich, warum regelmäßige Inspektionen wichtig sind. Die folgenden Fehlermodi werden in industriellen Inspektionsprogrammen am häufigsten dokumentiert.

Sitzleckage

Sitzlecks – wenn das Ventil einen kontinuierlichen kleinen Flüssigkeitsstrom durchlässt, auch wenn es vollständig geschlossen ist – sind der häufigste Fehler, der bei Prüfstandstests festgestellt wird. Die Ursache hierfür ist eine Beschädigung der Sitzoberfläche durch Sieden, Korrosion oder das Auftreffen fester Partikel. Ein undichtes Sicherheitsventil stellt nicht nur einen Prozessverlust dar, sondern kann im Laufe der Zeit auch dazu führen, dass die Klappe weiter erodiert, was zum völligen Verlust der Dichtfähigkeit führt. Branchenstudien deuten darauf hin Zwischen 25 % und 40 % der außer Betrieb genommenen Sicherheitsventile weisen messbare Sitzleckagen auf zum Zeitpunkt der Inspektion.

Druckdrift einstellen

Federn können mit der Zeit aufgrund von Temperaturschwankungen, Korrosion oder Materialermüdung an Spannung verlieren. Dies führt dazu, dass der tatsächliche Öffnungsdruck unter oder über den eingeprägten Einstelldruck abdriftet. Ein Ventil mit einem Einstelldruck von 100 psi, das sich bei 80 psi öffnet, bietet keinen ausreichenden Schutz gegen Überdruck. Umgekehrt setzt ein Ventil, das sich nach oben bewegt hat und nun bei 115 psi öffnet, das System einem potenziell schädlichen Überdruck aus, bevor das Ventil entlastet wird. Stellen Sie eine Druckabweichung von mehr als 5 % vom eingeprägten Wert ein Normalerweise ist ein Austausch der Feder und eine Neuzertifizierung erforderlich.

Abflussleitung oder Entlüftung blockiert

Verstopfte Abflussleitungen – aufgrund von Vogelnisten, Eisbildung, Schmutzansammlungen oder falscher Ventilinstallation – erzeugen einen Gegendruck, der das Öffnen des Ventils bei seinem eingestellten Druck verhindern kann. Hierbei handelt es sich um einen besonders gefährlichen Fehlermodus, da das Ventil bei der Sichtprüfung möglicherweise voll funktionsfähig erscheint, tatsächlich aber nicht entlasten kann. Bei jeder geplanten Inspektion müssen die Abflussleitungen auf Verstopfungen, übermäßigen Gegendruck und die korrekte Verlegung der Abflüsse überprüft werden.

Korrosion der Scheibe oder Düse

Innere Korrosion der Scheiben- und Düsensitzoberflächen ist ein erhebliches Problem in Nassdampf-, Säure- oder chloridhaltigen Umgebungen. Lochfraß an diesen präzisionsgefertigten Oberflächen zerstört die Metall-Metall-Dichtung, auf die das Ventil nach der Entlastung für einen dichten Verschluss angewiesen ist. Sobald die Sitzflächen Lochfraß aufweisen, können sie durch Schleifen und Läppen in begrenztem Umfang wiederhergestellt werden, stark korrodierte Komponenten müssen jedoch vollständig ersetzt werden.

Federkorrosion oder Ermüdung

Die Druckfeder im Inneren eines Sicherheitsventils ist eine entscheidende tragende Komponente. Durch Korrosionsfraß am Federdraht verringert sich dessen wirksamer Querschnitt, was unter Betriebsbeanspruchung zu unerwarteten Brüchen führen kann. Bei mehreren Industrieunfällen wurden gebrochene Federn als Hauptursache für katastrophale Ausfälle von Sicherheitsventilen dokumentiert. Federn, die sichtbare Korrosion, Verformung oder Oberflächenrisse aufweisen, müssen sofort ausgetauscht werden.

Dokumentations- und Aufzeichnungsanforderungen

Jede Sicherheitsventilprüfung muss sorgfältig dokumentiert werden. Regulatorische Standards – einschließlich OSHA PSM, API 510 und die meisten europäischen nationalen Vorschriften – erfordern schriftliche Aufzeichnungen, die geprüft werden können, um die Einhaltung nachzuweisen. Das Inspektionsprotokoll für jedes Ventil sollte Folgendes enthalten:

• Ventiletikettennummer, Seriennummer und Standort im Prozess
• Eingestempelter Einstelldruck und der während der Prüfung gemessene Öffnungsdruck
• Datum der Inspektion und Identität des qualifizierten Prüfers oder Technikers
• Beschreibung der festgestellten Mängel und der ergriffenen Korrekturmaßnahmen
• Teile wurden bei der Überholung ausgetauscht
• Ergebnisse des Prüfstandtests nach der Reparatur
• Nächster geplanter Inspektionstermin
• Nach der Prüfung angebrachte Siegelnummer (zur Erkennung unbefugter Verstellungen)

In den meisten Rechtsordnungen müssen diese Aufzeichnungen für die gesamte Lebensdauer der Ausrüstung und mindestens für einen Zeitraum weit über das nächste Inspektionsintervall hinaus aufbewahrt werden. Viele Einrichtungen nutzen computergestützte Wartungsmanagementsysteme (CMMS) wie SAP PM oder IBM Maximo, um Aufzeichnungen über Sicherheitsventilinspektionen zusammen mit anderen Asset-Management-Daten zu verwalten.

Das ist erwähnenswert Das Fehlen ordnungsgemäßer Inspektionsaufzeichnungen stellt selbst einen Verstoß gegen die Vorschriften dar unter OSHA PSM, unabhängig davon, ob die Ventile tatsächlich in gutem Zustand sind. Während eines PSM-Audits oder einer Untersuchung von Prozessvorfällen fordern Inspektoren diese Aufzeichnungen als primären Beweis für die Einhaltung der mechanischen Integrität an.

Was passiert, wenn Sicherheitsventilinspektionen versäumt werden?

Die Folgen einer nicht rechtzeitigen Inspektion von Sicherheitsventilen sind nicht theoretisch. Mehrere große Industrieunfälle in den letzten Jahrzehnten wurden direkt oder teilweise auf Ausfälle von Druckentlastungsventilen zurückgeführt, die durch unzureichende Inspektion verursacht wurden.

Bei der Explosion der BP-Raffinerie in Texas City im Jahr 2005, bei der 15 Arbeiter ums Leben kamen und 180 weitere verletzt wurden, zählten zu den Untersuchungsergebnissen auch unzureichende Wartung und Inspektion der Druckentlastungssysteme als Faktor. Die anschließende OSHA-Untersuchung ergab: Bußgelder über 21 Millionen US-Dollar , wobei Fehler im Programm zur mechanischen Integrität – einschließlich unzureichender Verwaltung der Druckentlastungsgeräte – an prominenter Stelle genannt werden.

Zu den weiteren routinemäßigen Folgen versäumter Sicherheitsventilinspektionen gehören:

• Regulatorische Strafen: PSM-Vorladungen der OSHA wegen Verstößen gegen die mechanische Integrität werden in der Regel mit Strafen von 15.000 bis 156.259 US-Dollar pro Verstoß geahndet, wobei vorsätzliche Verstöße höhere Strafen erreichen.
• Auswirkungen auf die Versicherung: Viele gewerbliche Sach- und Haftpflichtversicherer verlangen als Voraussetzung für den Versicherungsschutz einen Nachweis über die Einhaltung der Ventilinspektion. Ein versäumter Inspektionszyklus kann dazu führen, dass der Versicherungsschutz für alle Vorfälle, die mit einem Ausfall des Drucksystems einhergehen, erlischt.
• Ungeplante Stillstände: Ein Sicherheitsventil, das während eines Betriebsereignisses versagt oder offen bleibt, kann eine Zwangsabschaltung auslösen, die in einer kontinuierlichen Prozessanlage zu Produktionsausfällen in Höhe von Hunderttausenden Dollar pro Tag führen kann.
• Kaskadierende Geräteschäden: Ein Sicherheitsventil, das sich bei einem echten Überdruckereignis nicht öffnet, setzt den geschützten Behälter, den Wärmetauscher oder die Rohrleitung einem Druck aus, der die Auslegungsgrenzen überschreitet, was möglicherweise zu einem Bruch und zu Schäden an anderen nachgeschalteten Geräten führt.

Praktische Schritte zum Aufbau eines Sicherheitsventil-Inspektionsprogramms

Für Einrichtungen, die ein Sicherheitsventil-Managementprogramm einrichten oder verbessern, bietet die folgende Reihenfolge einen strukturierten Ansatz.

1. Erstellen Sie ein vollständiges Ventilregister: Erstellen Sie eine Liste aller Sicherheitsventile in der Anlage, einschließlich Markierungsnummer, Standort, Betriebsflüssigkeit, eingestelltem Druck, Einlassgröße, Gehäusematerial und Installationsdatum. Dieses Register ist die Grundlage des gesamten Programms.
2. Ventile nach Schweregrad der Wartung klassifizieren: Ordnen Sie jedes Ventil einer Servicekategorie zu – sauber, verschmutzend oder korrosiv – und identifizieren Sie diejenigen mit hohen Nachfrageraten oder hohen Ausfallfolgen. Diese Klassifizierungen bestimmen die Häufigkeit der Inspektionen.
3. Prüfintervalle festlegen: Legen Sie anhand der geltenden Regulierungsnormen (API 576, ASME, lokale Vorschriften) ein spezifisches Inspektionsintervall für jedes Ventil oder jede Ventilgruppe fest. Dokumentieren Sie die Gründe für jedes zugewiesene Intervall, insbesondere bei Abweichungen vom Standardstandard.
4. Planen Sie Inspektionen anhand geplanter Wartungsfenster: Wenn möglich, stimmen Sie die Prüfung von Sicherheitsventilen mit geplanten Stillständen oder Stillständen ab, um die Auswirkungen auf die Produktion zu minimieren. Planen Sie für Online-Testprogramme In-situ-Tests während Zeiten stabilen Betriebs ein.
5. Qualifizieren Sie Ihre Testressourcen: Stellen Sie sicher, dass Prüfer und Techniker, die Arbeiten an Sicherheitsventilen durchführen, gemäß der geltenden Norm qualifiziert sind. ASME Abschnitt VIII verlangt beispielsweise, dass Ventiltests von Personal durchgeführt werden, das unter einem „VR“-Stempel des National Board (NB) für Reparatur- und Testarbeiten arbeitet.
6. Inspektionsaufzeichnungen pflegen und überprüfen: Aktualisieren Sie nach jeder Inspektion das Ventilregister mit Testergebnissen, Erkenntnissen und dem nächsten geplanten Termin. Überprüfen Sie das Gesamtprogramm jährlich, um die Intervalle basierend auf der gesammelten Inspektionshistorie anzupassen.
7. Untersuchen Sie jeden Fehler: Jedes Ventil, das einen Funktionstest nicht besteht – egal, ob es zu früh öffnet, zu spät öffnet oder sich nicht wieder schließen lässt – sollte eine formelle Ursachenuntersuchung einleiten, bevor das Ventil wieder in Betrieb genommen wird. Um ein erneutes Auftreten zu verhindern und eine Intervallanpassung zu rechtfertigen, ist es wichtig zu verstehen, warum ein Ventil ausgefallen ist.

Unterschiede zwischen Sicherheitsventiltypen und ihre Auswirkungen auf die Inspektion

Nicht alle Druckentlastungsgeräte sind gleich und die Art des installierten Geräts beeinflusst, wie und wie oft es überprüft werden sollte.

Federbelastete Sicherheitsventile

Der häufigste Typ in industriellen Anwendungen. Der Öffnungsdruck wird durch die auf die Scheibe wirkende Federkraft bestimmt. Federbelastete Ventile unterliegen Federermüdung, Sitzverschleiß und Korrosion. Sie erfordern sowohl eine externe Sichtprüfung als auch regelmäßige Pop-Tests, um den eingestellten Druck zu überprüfen. Die Intervalle für eine vollständige Überholung liegen typischerweise zwischen 1 bis 5 Jahre je nach Service.

Pilotgesteuerte Überdruckventile (PORVs)

PORVs verwenden ein kleines Pilotventil, um den Systemdruck zu erfassen und das Hauptventil zu betätigen. Sie ermöglichen eine dichtere Absperrung und können größere Durchflussraten effizienter verarbeiten als federbelastete Ventile. Sie verfügen jedoch über einen komplexeren internen Mechanismus – einschließlich des Pilotventils, der Schläuche und der Sensoranschlüsse –, die allesamt potenzielle Fehlerquellen darstellen. PORVs erfordern im Allgemeinen detailliertere Inspektionsverfahren als federbelastete Ventile, und die Pilotbaugruppe muss getrennt vom Hauptventil getestet werden. Die jährliche Inspektion der Pilotanlage ist in den meisten Prozessindustrien Standard.

Berstscheiben

Berstscheiben sind nicht wiederverschließbare Druckentlastungsgeräte, die bei einem vorgegebenen Druck platzen und eine sofortige Druckentlastung bewirken. Im Gegensatz zu Sicherheitsventilen erfordern sie keinen Knalltest – ihre „Inspektion“ besteht in erster Linie darin, zu überprüfen, ob die Scheibe keine sichtbaren Schäden aufweist, ob die Berstdruckmarkierung den Konstruktionsanforderungen entspricht und ob die Scheibe nicht über die empfohlene Lebensdauer hinaus in Betrieb war. Die meisten Berstscheibenhersteller empfehlen den Austausch alle 3 bis 5 Jahre regardless of condition , da Ermüdung und Korrosion zu einem vorzeitigen Bersten führen oder ein Bersten bei Nenndruck verhindern können.

Kombinationsgeräte (Berstscheibensicherheitsventil)

Bei vielen Prozessen wird eine Berstscheibe vor einem Sicherheitsventil installiert, um das Ventil vor korrosiven oder polymerisierenden Flüssigkeiten zu schützen. Diese Kombination erfordert eine Überprüfung beider Geräte – der Berstscheibe auf Unversehrtheit und des Sicherheitsventils auf Genauigkeit des eingestellten Drucks. Eine entscheidende Zusatzanforderung ist Überwachung des Drucks im Raum zwischen Berstscheibe und Sicherheitsventil . Wenn die Scheibe ein kleines Leck aufweist und der Raum zwischen den Geräten unter Druck steht, erfährt das Sicherheitsventil einen Gegendruck, der seine effektive Entlastungskapazität verringert. Ein Druckmesser oder eine Berstanzeige an dieser Stelle ist gemäß ASME-Vorschrift vorgeschrieben und muss bei jeder Inspektion überprüft werden.
