Welche verschiedenen Arten von Sicherheitsventilen gibt es?

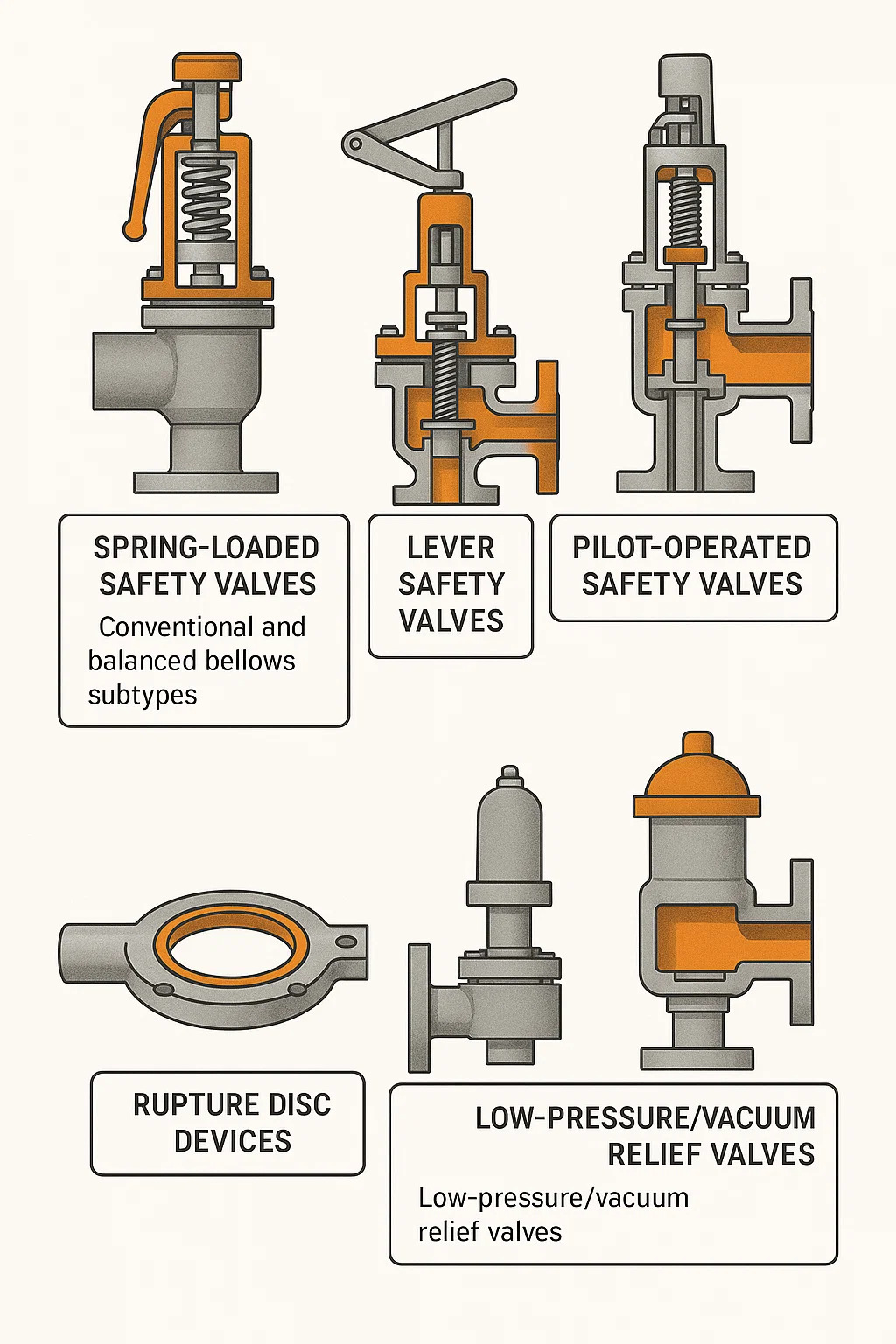

Sicherheitsventile sind wichtige Geräte zum Schutz von Druckgeräten. Sie öffnen sich automatisch, wenn der Druck einen voreingestellten Grenzwert überschreitet, geben das Medium (z. B. Gas oder Flüssigkeit) frei und verhindern so Schäden oder Gefahren an der Anlage. Basierend auf ihrer Funktionsweise und ihren strukturellen Merkmalen sind die Haupttypen:

1. Federbelastete Sicherheitsventile

Dies ist die gebräuchlichste und grundlegendste Art, bei der die Kraft einer Feder genutzt wird, um dem Innendruck des Systems entgegenzuwirken.
Funktionsprinzip: Bei normalem Betriebsdruck drückt die Feder den Ventilteller fest gegen den Ventilsitz und sorgt so für eine Abdichtung. Steigt der Systemdruck über die eingestellte Federkraft, wird der Ventilteller angehoben und das Medium beginnt auszuströmen.
Merkmale: Relativ einfacher Aufbau und hohe Zuverlässigkeit.
Untertypen:
Konventionell: Der Auslassgegendruck wirkt sich direkt auf den eingestellten Öffnungsdruck aus.
Ausgeglichener Balg: Verwendet einen Balg, um der Auswirkung des Gegendrucks auf den Ventilöffnungsdruck entgegenzuwirken und so ein präzises Öffnen auch bei variierendem Gegendruck sicherzustellen.

2. Hebelsicherheitsventile

Diese Art von Sicherheitsventil verwendet eine Kombination aus einem Hebel und einem Gegengewicht, um die Schließkraft bereitzustellen.
Funktionsprinzip: Ein Hebel ist mit der Ventilscheibe verbunden und am anderen Ende des Hebels ist ein bewegliches Gegengewicht aufgehängt. Durch Verstellen der Position des Gegengewichts am Hebel lässt sich der Öffnungsdruck des Ventils präzise einstellen.
Merkmale: Relativ sperrige Struktur, die häufig in großen Geräten wie Dampfkesseln verwendet wird und das manuelle Anheben des Ventils für eine regelmäßige Entleerung ermöglicht (sogenanntes „manuelles Abblasen“ oder „manuelles Entlüften“). In der modernen Industrie weniger verbreitet als federbelastete Typen.

3. Vorgesteuerte Sicherheitsventile

Dieser Typ nutzt den Systemdruck selbst, um das Öffnen und Schließen des Ventils zu steuern, das aus einem Hauptventil und einem kleinen Steuergerät (Pilotventil) besteht.
Funktionsprinzip: Das Pilotventil erfasst zunächst den Systemdruck. Wenn der Druck den eingestellten Wert erreicht, öffnet sich das Pilotventil und lässt den Druck an der Oberseite des Hauptventils ab, sodass der Systemdruck das Hauptventil öffnen und eine großflächige Entladung durchführen kann.
Eigenschaften:
Präziseres Öffnen: Der Druck kann vor dem Öffnen sehr nahe am Sollwert liegen.
Großes Austragsvolumen: Das Hauptventil kann sehr groß ausgeführt werden.
Geeignet für Hochdrucksysteme: Im Vergleich zu Federventilen können sie kompakter konstruiert werden und bewältigen gleichzeitig große Durchflussmengen.

4. Berstscheibengeräte

Streng genommen handelt es sich dabei nicht um ein herkömmliches Ventil, sondern um ein Einweg-Druckentlastungsgerät.
Funktionsprinzip: Es besteht aus einer vorkalibrierten dünnen Metallmembran (oder nichtmetallischem Material), die auf einem Behälter installiert ist. Wenn der Behälterdruck einen bestimmten Wert erreicht, reißt die Membran sofort auf und lässt den Druck schnell ab.
Eigenschaften:
Extrem schnelle Reaktionsgeschwindigkeit.
Einmalgebrauch: Muss nach einem Bruch ersetzt werden.
In Kombination mit Sicherheitsventilen einsetzbar: Die Berstscheibe befindet sich auf der Einlassseite des Sicherheitsventils, um das Sicherheitsventil vor Korrosion zu schützen oder kleinere Undichtigkeiten zu verhindern.

5. Niederdruck-/Vakuum-Entlastungsventile

Diese Sicherheitsventile wurden speziell entwickelt, um große Behälter wie Lagertanks vor Verformung oder Beschädigung durch übermäßigen Druck oder **Vakuum (extrem niedriger Innendruck)** zu schützen.
Funktionsprinzip:
Druckentlastung: Wenn der Innendruck den eingestellten Wert überschreitet, öffnet sich das Ventil, um das interne Gas abzulassen.
Vakuumentlastung: Wenn der Innendruck unter den Atmosphärendruck fällt (wodurch ein Vakuum entsteht), öffnet sich das Ventil, um Außenluft anzusaugen und so den Innen- und Außendruck auszugleichen.
Eigenschaften: Protects the structural integrity of the storage tank and is typically used in low-pressure environments.
