Was ist D-4 in einem Sicherheitsventil?

Was D-4 in a bedeutet Sicherheitsventil – Die direkte Antwort

Im Zusammenhang mit einem Sicherheitsventil D-4 bezieht sich auf eine spezifische Öffnungsbezeichnung, die in den ASME-Standards (American Society of Mechanical Engineers) definiert ist , insbesondere gemäß ASME Abschnitt I und Abschnitt VIII, und weiter übernommen durch API-Standard 526. Der Buchstabe „D“ identifiziert die Düsengrößenkategorie, während das Suffix „-4“ – das in bestimmten Hersteller- oder API-bezogenen Namenskonventionen verwendet wird – eine Variation oder einen Untertyp innerhalb dieser Düsenklasse anzeigen kann, manchmal den Sitzbohrungsdurchmesser, die Einlassgrößenpaarung oder eine herstellerspezifische Modellvariante innerhalb des D-Öffnungsbereichs widerspiegeln.

Die Standard-D-Öffnung in API 526 hat eine effektive Durchflussfläche von 0,110 Quadratzoll (71 mm²) . Sie liegt zwischen der kleineren C-Öffnung (0,071 Zoll²) und der größeren E-Öffnung (0,196 Zoll²) und ist damit eine der am häufigsten spezifizierten Öffnungsgrößen für Anwendungen mit mittlerem Durchfluss in der petrochemischen und verarbeitenden Industrie. Wenn ein Hersteller dieser Bezeichnung „-4“ hinzufügt, bezeichnet dies normalerweise eine bestimmte Einlassflanschgröße oder eine Druckklassenvariante – zum Beispiel ein D-Blendengehäuse mit einem 1-Zoll-Einlass und einem 2-Zoll-Auslass (1×2-Konfiguration), ausgelegt für eine bestimmte ASME-Druckklasse.

Das Verständnis dieser Bezeichnung ist bei der Auswahl, dem Kauf oder dem Austausch eines Druckbegrenzungsventils (PRV) oder Sicherheitsbegrenzungsventils (SRV) von entscheidender Bedeutung, da sich eine falsche Öffnungsgröße direkt auf die Fähigkeit des Ventils auswirkt, den Druck schnell genug zu entlasten, um Geräte vor Überdruckereignissen zu schützen.

Das ASME- und API-Öffnungsbezeichnungssystem erklärt

Um vollständig zu verstehen, was D-4 bedeutet, müssen Sie verstehen, wie Öffnungsbezeichnungen in der gesamten Sicherheitsventilbranche funktionieren. Das ASME- und API-Standardisierungsrahmenwerk weist standardisierten Öffnungsströmungsbereichen alphabetische Buchstaben zu. Diese Buchstaben reichen von D bis T (wobei einige Buchstaben weggelassen wurden) und stellen jeweils einen zunehmend größeren effektiven Strömungsbereich dar.

Der API-Standard 526 mit dem Titel „Flanged Steel Pressure-Relief Valves“ ist das wichtigste Dokument, das die Größe der Öffnungen und Ventilkonfigurationen für Flansch-Sicherheitsventile regelt, die in Erdölraffinerien und verwandten Industrien eingesetzt werden. Die Norm legt Öffnungsflächen, Gehäusegrößen, Druckstufen und Materialanforderungen fest. Alle großen Hersteller von Sicherheitsventilen – darunter Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco und Neles – entwickeln ihre Produktlinien nach diesen API 526-Öffnungsbezeichnungen, um die Austauschbarkeit sicherzustellen.

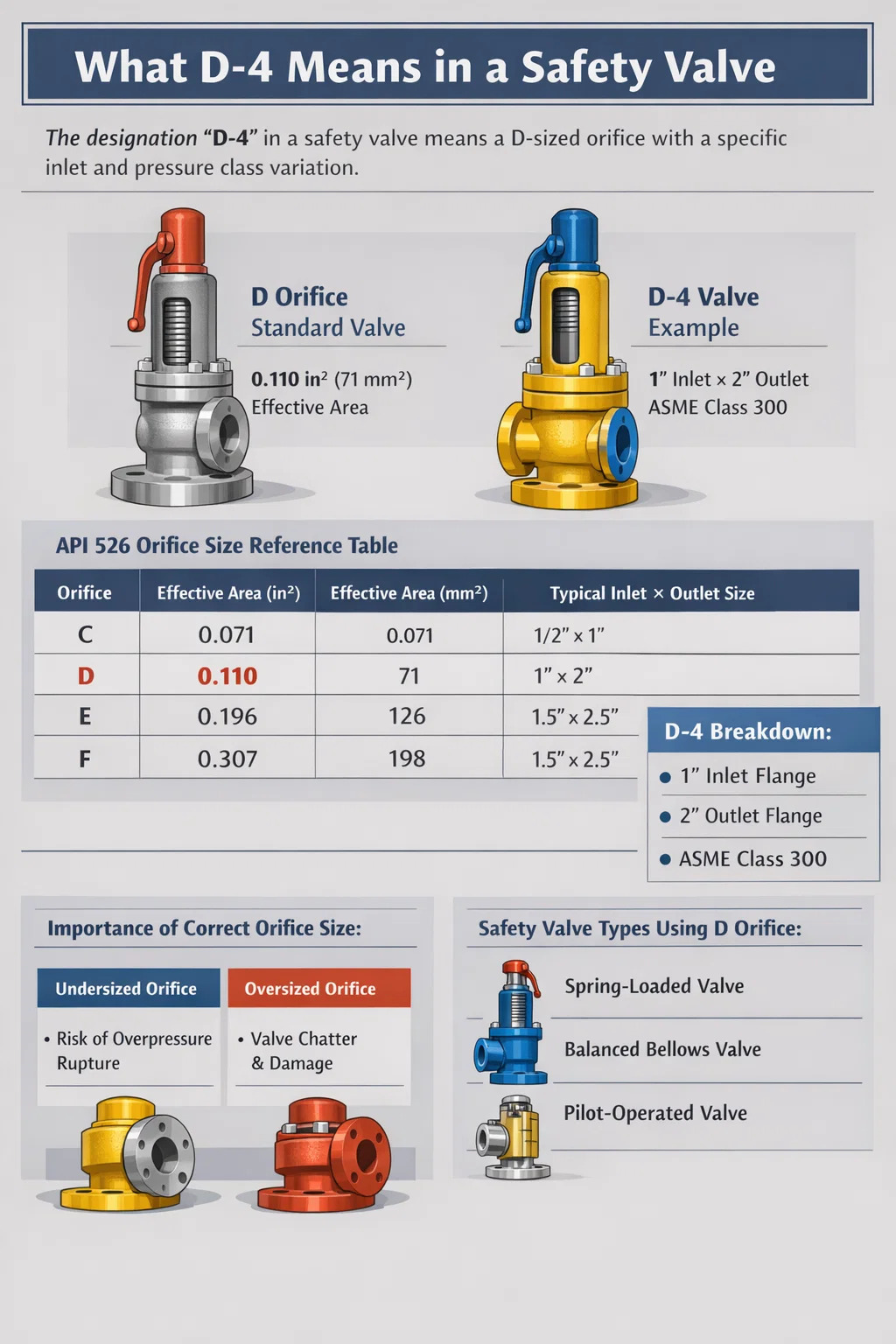

Referenztabelle für Standard-API 526-Öffnungsgrößen

Das numerische Suffix (z. B. „-4“), das manchmal in Herstellerkatalogen auf den Öffnungsbuchstaben folgt, stammt nicht aus API 526 selbst. Stattdessen spiegelt es die herstellerspezifische Codierung für Druckklasse, Einlass-/Auslassflanschbewertung oder Modellgeneration wider. Einige Hersteller verwenden beispielsweise ein Suffix, um anzugeben, dass das Ventilgehäuse für Flansche der ASME-Klasse 300 und nicht für Flansche der Klasse 150 ausgelegt ist – eine Unterscheidung, die bei höheren Betriebsdrücken von enormer Bedeutung ist. Andere verwenden es, um ein herkömmliches Sicherheitsventil von einer balancierten oder vorgesteuerten Version innerhalb derselben Düsenfamilie zu unterscheiden.

Wie sich die Öffnungsgröße direkt auf die Leistung des Sicherheitsventils auswirkt

Die Düse ist die leistungsbestimmendste Komponente in einem Sicherheitsventil. Es ist die engste Stelle, durch die die Entlastungsflüssigkeit strömen muss, und ihre Fläche bestimmt die maximale Durchflussrate, die das Ventil bei einer bestimmten Druckdifferenz abgeben kann. Die Wahl der falschen Öffnung – ob zu klein oder unnötig groß – hat schwerwiegende Folgen für den Betrieb und die Sicherheit.

Unterdimensionierte Öffnung: Das Risiko eines Überdrucks

Wenn eine Öffnung für die erforderliche Entlastungskapazität zu klein ist, kann das Sicherheitsventil bei einem Überdruckereignis die Flüssigkeit nicht schnell genug ablassen. Der Systemdruck wird weiterhin über die zulässige Akkumulationsgrenze hinaus ansteigen. Gemäß ASME Abschnitt VIII beträgt die maximal zulässige Ansammlung für ein einzelnes Druckbegrenzungsventil, das einen Druckbehälter schützt 10 % über dem maximal zulässigen Arbeitsdruck (MAWP) für Nicht-Brandfälle und 21 % für Brandfälle. Wenn die Öffnung des Ventils den erforderlichen Durchfluss innerhalb dieses Staubands nicht bewältigen kann, besteht die Gefahr eines Gefäßbruchs, der katastrophale Folgen haben kann und giftige, brennbare oder unter hohem Druck stehende Flüssigkeiten in die Umgebung freisetzt.

Übergroße Öffnung: Rattern und Instabilität

Eine deutlich größere Öffnung als nötig verursacht ein anderes, aber ebenso schwerwiegendes Problem: Rattern. Wenn der Betriebsdruck nahe am eingestellten Druck liegt, der erforderliche Durchfluss jedoch weit unter der Nennkapazität des Ventils liegt, öffnet sich das Ventil kurz, gibt einen kleinen Flüssigkeitsstoß ab, verliert den Scheibenhub, schnappt zu und öffnet sich sofort wieder. Dieses schnelle Hämmern – manchmal Dutzende Male pro Minute – führt zu einer schnellen Erosion des Ventilsitzes und der Ventilscheibe. Ein klapperndes Sicherheitsventil kann innerhalb von Stunden zerstört werden und wird bei Beschädigung der Sitzflächen dauerhaft undicht. Die D-Öffnungsgröße ist insbesondere dann geeignet, wenn die berechnete erforderliche Entlastungskapazität in ihren Bereich fällt – und nicht nur, weil es sich um eine übliche Größe handelt.

Durchflusskapazitätsformel für Sicherheitsventile

Für den Gas- und Dampfbetrieb wird die erforderliche Öffnungsfläche anhand der folgenden ASME/API-Formel berechnet:

• A = W / (C × K × P₁ × √(M / T × Z))
• Wobei A = erforderliche effektive Entladungsfläche (in²)
• W = erforderliche Entlastungskapazität (lb/h)
• C = Gaskonstante basierend auf dem Verhältnis der spezifischen Wärmen
• K = Ausflusskoeffizient (typischerweise 0,975 für zertifizierte Ventile)
• P₁ = Entlastungsdruck in Psia (Einstelldruck × 1,1 14,7 für 10 % Akkumulation)
• M = Molekulargewicht des Gases, T = absolute Temperatur (°R), Z = Kompressibilitätsfaktor

Sobald die erforderliche Fläche berechnet ist, wählt der Techniker die nächste Standard-API-Öffnungsgröße aus, die gleich oder größer als die berechnete Fläche ist. Wenn die Berechnung eine erforderliche Fläche von 0,095 Zoll² ergibt, wäre die D-Öffnung (0,110 Zoll²) die richtige Wahl. Wenn die Berechnung 0,115 Zoll² ergibt, reicht die D-Öffnung nicht aus und es muss die E-Öffnung (0,196 Zoll²) ausgewählt werden.

Arten von Sicherheitsventilen, die die D-Öffnung verwenden

Die Bezeichnung D-Öffnung gilt für mehrere Sicherheitsventiltypen, die jeweils für unterschiedliche Betriebsbedingungen ausgelegt sind. Das Verständnis, welcher Ventiltyp für Ihre Anwendung geeignet ist, ist ebenso wichtig wie die Auswahl der richtigen Düsengröße.

Konventionelle federbelastete Sicherheitsventile

Diese Ventile sind die am weitesten verbreitete Konstruktion und basieren auf einer Feder, die den Teller gegen den Sitz hält, bis der Systemdruck den Teller zum Öffnen zwingt. Ein herkömmliches Sicherheitsventil mit D-Öffnung wird üblicherweise für den Dampfbetrieb in Kesseln, Druckluftsystemen und Gasverarbeitungsgeräten mit relativ stabilem Gegendruck (unter 10 % des eingestellten Drucks) spezifiziert. Die Federkraft ist auf den eingestellten Druck abgestimmt; Sobald der Einlassdruck den Sollwert erreicht, hebt sich die Scheibe und Flüssigkeit fließt durch die D-Düsenöffnung. Die Emerson Crosby Series 900 und die Farris 2600 Series sind bekannte Beispiele, die mit D-Öffnungskonfigurationen hergestellt werden.

Balg-Sicherheitsventile

Diese Ventile verfügen über eine Balgbaugruppe, die die Feder von der Auslassseite isoliert und so den eingestellten Druck unabhängig vom Gegendruck macht. Ein Balgventil mit D-Öffnung ist geeignet, wenn der überlagerte oder aufgebaute Gegendruck 10 % des eingestellten Drucks übersteigt – beispielsweise in Fackelverteilern, bei denen mehrere Ventile in einen gemeinsamen Verteiler münden. Ohne den Faltenbalg würde ein variabler Gegendruck dazu führen, dass der Sollwert abdriftet, was möglicherweise dazu führen könnte, dass das Ventil nicht bei korrektem Druck öffnet oder dass es vorzeitig öffnet.

Vorgesteuerte Druckbegrenzungsventile

Pilotgesteuerte Ventile verwenden ein kleines Pilotventil, um den Systemdruck zu erfassen und ein größeres Hauptventil zu steuern. Sie können mit bis zu betrieben werden 98 % des eingestellten Drucks ohne Leckage – im Vergleich zu etwa 90–92 % bei federbelasteten Ventilen – was sie ideal für Systeme macht, die nahe an ihren Konstruktionsgrenzen arbeiten. Die Öffnungsgröße D ist bei vorgesteuerten Ventilen weniger verbreitet, da diese Konstruktionen im Allgemeinen für Anwendungen mit größerem Durchfluss bevorzugt werden. Sie sind jedoch für Anwendungen verfügbar, die eine dichte Absperrung in Kombination mit einer präzisen Einstellungsdruckregelung bei kleineren Durchflussströmen erfordern.

Anwendungen von D-Öffnungs-Sicherheitsventilen in der Industrie

Die D-Öffnung ist eine der kleinsten geflanschten Sicherheitsventilöffnungen im API 526-Standard und eignet sich daher für spezifische Anwendungsnischen, in denen die Durchflussanforderungen moderat sind, Zuverlässigkeit und Einhaltung der Vorschriften jedoch nicht verhandelbar sind.

• Kesseldampftrommeln: Kleine Kessel, die Dampf mit Drücken zwischen 15 und 250 psig erzeugen, verwenden häufig Sicherheitsventile mit D-Öffnung. Bei diesen Drücken und typischen Kesselkapazitäten von 2.000–10.000 lb/h Dampf bietet die D-Düse eine angemessene Entlastungskapazität ohne Überspezifikation.
• Wärmetauscher: Rohrbündelwärmetauscher in Chemieanlagen erfordern häufig einen thermischen Entlastungsschutz. Die D-Düse eignet sich gut für Szenarien zur thermischen Entlastung von Flüssigkeiten, bei denen der erforderliche Durchfluss gering ist, aber ein zertifiziertes Flanschventil für die Einhaltung der Vorschriften gemäß ASME Abschnitt VIII erforderlich ist.
• Druckluftsysteme: Luftkompressorbehälter und Verteilerköpfe in Industrieanlagen mit Betriebsdrücken von 100 bis 300 psig sind aufgrund der im Verhältnis zum Behältervolumen moderaten Durchflussanforderungen üblicherweise mit D-Öffnungs-Sicherheitsventilen ausgestattet.
• Gasaufbereitungsausrüstung: Separatoren, Wäscher und Flash-Trommeln in vorgelagerten Öl- und Gasbetrieben erfordern möglicherweise Druckentlastungsventile mit D-Öffnung, wenn die Gasdurchflussraten bei Entlastungsbedingungen in den Kapazitätsbereich von 0,110 Zoll² fallen.
• Behälter für die Pharma- und Lebensmittelverarbeitung: Kleine Reaktoren und Lagerbehälter in diesen Branchen unterliegen häufig strengen Hygieneanforderungen in Kombination mit moderaten Druckgrenzen, sodass die D-Öffnung die geeignete Wahl für ein Flansch-Sicherheitsventil ist.

Herstellerspezifische Interpretationen von D-4 bei Sicherheitsventilen

Während API 526 den Buchstaben der Öffnung standardisiert, variiert das numerische Suffix je nach Hersteller. So verwenden mehrere große Hersteller von Sicherheitsventilen neben der D-Blendenbezeichnung ein numerisches Suffix:

Crosby (Emerson)

Die JOS-E- und JBS-E-Serien von Crosby verwenden den API-Öffnungsbuchstaben in der Modellnummernzeichenfolge. Ein als „1-D-2“-Konfiguration bestelltes Ventil weist einen 1-Zoll-Einlass, eine D-Öffnung und einen 2-Zoll-Auslass auf. Crosby verwendet nach dem Öffnungsbuchstaben kein numerisches Suffix wie D-4; Stattdessen beziehen sich die numerischen Elemente auf die Körperanschlussgrößen innerhalb ihrer Modellnummernstruktur.

Farris Engineering (Curtiss-Wright)

Farris verwendet eine Seriennummer (z. B. 2600, 2700) in Kombination mit einer Düsenbezeichnung. Ihre Bestellcodes enthalten den Düsenbuchstaben getrennt von einem Seriensuffix, aber einige Dokumentationen beziehen sich auf kombinierte Codes, bei denen die Zahl nach dem Düsenbuchstaben das Federgehäuse oder die Druckbereichs-Einstellgruppe angibt. In diesem Zusammenhang könnte sich „D4“ auf ein D-Blendenventil beziehen, das für eine bestimmte Federbereichsgruppe Nummer 4 konfiguriert ist.

Leser

Leser, ein deutscher Hersteller mit starker globaler Präsenz, verwendet die API-Öffnungsbuchstaben in seinen Flanschventilserien (Typ 441, 459, 526), strukturiert seine vollständigen Modellcodes jedoch anders. Eine Suffixnummer in ihrem System entspricht typischerweise einer Gehäusematerialgruppe oder Druckklasse – zum Beispiel Flanschen der Klasse 150 gegenüber Klasse 300. Eine „D-4“-Notation aus der Leser-Dokumentation würde einen Querverweis auf ihren spezifischen Produktkatalog erfordern, um zu bestätigen, ob sich „-4“ auf eine Materialgruppe, Druckklasse oder Servicekonfiguration bezieht.

Spirax Sarco

Spirax Sarco konzentriert sich stark auf Dampf- und Kondensatanwendungen. Ihre Flansch-Sicherheitsventile für den Dampfbetrieb verwenden in bestimmten Produktlinien API-Öffnungsbezeichnungen mit numerischen Modifikatoren, die Druckstufen oder Innengarniturkonfigurationen angeben. Wenn Sie die Dokumentation von Spirax Sarco mit einer D-4-Referenz durchsehen, bezeichnet „-4“ höchstwahrscheinlich einen bestimmten eingestellten Druckbereich innerhalb der D-Öffnungskörpergröße.

Die wichtigste Erkenntnis lautet: Konsultieren Sie immer das Datenblatt oder die Bestellanleitung des jeweiligen Herstellers, wenn Sie auf eine Bezeichnung wie D-4 stoßen. Der API-Buchstabe standardisiert den Flussbereich. Das numerische Suffix ist proprietär und variiert je nach Hersteller. Die Bestellung eines Sicherheitsventils ausschließlich auf der Grundlage eines Codes ohne Überprüfung der herstellerspezifischen Bedeutung kann dazu führen, dass Sie ein Ventil mit der falschen Druckklasse, dem falschen Innengarniturmaterial oder der falschen Konfiguration für Ihre Anwendung erhalten.

Dimensionierung von Sicherheitsventilen: Schritt-für-Schritt-Prozess zur Auswahl der D-Öffnung

Die richtige Dimensionierung von Sicherheitsventilen ist ein formaler Konstruktionsprozess, der durch ASME- und API-Codes geregelt wird. Es umfasst mehrere aufeinanderfolgende Schritte, und das überstürzte Durchlaufen oder Überspringen von Verifizierungsschritten ist eine häufige Ursache für Probleme vor Ort.

1. Identifizieren Sie das entlastende Szenario: Bestimmen Sie, welches Überdruckszenario maßgeblich ist – verstopfter Auslass, Brandfall, Ausfall der Versorgungseinrichtung, Ausfall des Steuerventils, thermische Ausdehnung oder eine andere Ursache. Jedes Szenario erzeugt eine andere erforderliche Entlastungsrate.
2. Erforderliche Entlastungskapazität berechnen: Berechnen Sie basierend auf dem maßgeblichen Szenario den Massendurchfluss oder den Volumendurchfluss der Flüssigkeit, die entlastet werden muss. Bei einem blockierten Auslassszenario an einem Gassystem ist dies typischerweise die maximale Einlassdurchflussrate. Für einen Brandfall in einem mit Flüssigkeit gefüllten Behälter folgt die Berechnung den Wärmeeintragsformeln API 521 basierend auf der benetzten Oberfläche.
3. Entlastende Bedingungen festlegen: Identifizieren Sie die Flüssigkeitszusammensetzung, die Temperatur bei Entlastungsbedingungen, den Einlassdruck (eingestellter Druck plus anwendbarer Akkumulation) und den Gegendruck am Auslass. Diese Parameter fließen direkt in die Berechnung der Öffnungsfläche ein.
4. Berechnen Sie die erforderliche Öffnungsfläche: Wenden Sie die entsprechende API/ASME-Formel an (die Betriebsgleichungen für Gas, Dampf oder Flüssigkeiten sind unterschiedlich). Dadurch erhalten Sie die minimal erforderliche effektive Durchflussfläche in Quadratzoll oder mm².
5. Wählen Sie die nächstgrößere Standardblende: Vergleichen Sie die berechnete erforderliche Fläche mit der API 526-Blendentabelle und wählen Sie die nächste verfügbare Größe aus, die den Bedarf übersteigt. Wenn die berechnete Fläche 0,095 Zoll² beträgt, wird die D-Öffnung (0,110 Zoll²) ausgewählt. Wenn es 0,112 Zoll² beträgt, gehen Sie nach oben zur E-Öffnung (0,196 Zoll²).
6. Überprüfen Sie die Kompatibilität des Gegendrucks: Bestätigen Sie, dass der ausgewählte Ventiltyp (konventionell, balanciert oder vorgesteuert) für den erwarteten Gegendruck geeignet ist.
7. Geben Sie die vollständige Ventilkonfiguration an: Bestimmen Sie die Nennwerte der Einlass- und Auslassflansche (ASME-Klasse 150, 300, 600 usw.), das Gehäuse- und Innengarniturmaterial (Kohlenstoffstahl, Edelstahl, Legierung), den Kappenstil (offen oder geschlossen) und alle besonderen Anforderungen wie weiche Sitze oder Prüfknebel.

Häufige Fehler bei der Spezifikation eines Sicherheitsventils mit D-Öffnung

Selbst erfahrene Ingenieure machen bei der Spezifikation von Sicherheitsventilen Fehler. Die folgenden Fehler treten bei Industrieinspektionen und Nachprüfungen von Sicherheitsventilen mit D-Öffnung und anderen Standard-Öffnungen immer wieder auf.

• Verwendung der Nennkapazität anstelle der erforderlichen Kapazität: In den Datenblättern von Sicherheitsventilen ist der tatsächliche Nenndurchfluss durch das Ventil unter den angegebenen Bedingungen aufgeführt. Ingenieure vergleichen diese Zahl manchmal mit dem normalen Betriebsdurchfluss des Systems und nicht mit dem erforderlichen Entlastungsdurchfluss bei Überdruckbedingungen. Das Entlastungsszenario – keine normalen Betriebsbedingungen – bestimmt die erforderliche Kapazität.
• Gegendruck ignorieren: Die Installation eines herkömmlichen federbelasteten D-Öffnungs-Sicherheitsventils an einem Verteiler, bei dem der Gegendruck zwischen 15 % und 40 % des eingestellten Drucks schwankt, führt zu einer erheblichen Abweichung des eingestellten Drucks. Bei Anwendungen mit hohem Gegendruck müssen entlastete Faltenbälge oder vorgesteuerte Ventile verwendet werden.
• Verwechslung von Öffnungsbereich und Bohrungsdurchmesser: Die Bezeichnung „D“ bezieht sich auf die effektive Abflussfläche, die den Abflusskoeffizienten (Kd) ausmacht. Der tatsächliche physikalische Öffnungsdurchmesser ist größer als die aus der effektiven Fläche berechnete äquivalente Fläche. Ersetzen Sie die effektive Fläche bei der Größenberechnung nicht durch physikalische Bohrungsmessungen.
• Austausch gegen einen anderen Hersteller ohne Prüfung der Gleichwertigkeit: Ein D-Blendenventil von Hersteller A und ein D-Blendenventil von Hersteller B haben den gleichen effektiven Durchflussquerschnitt (0,110 Zoll²), ihre physikalischen Abmessungen, Federbereiche, Materialoptionen und numerischen Modellsuffixe können jedoch unterschiedlich sein. Informieren Sie sich immer beim Hersteller, bevor Sie Teilenummern mit Querverweisen versehen.
• Druck zu nahe am Betriebsdruck einstellen: Sicherheitsventile sollten in der Regel mindestens eingestellt werden 10 % über dem normalen Betriebsdruck um ein Sieden und eine Beschädigung des Sitzes zu verhindern. Ein auf 100 psig eingestelltes D-Düsenventil in einem System, das routinemäßig mit 97 psig arbeitet, erleidet einen beschleunigten Sitzverschleiß und kann nach der Entlastung möglicherweise nicht mehr fest sitzen.

Wartungs- und Prüfanforderungen für Sicherheitsventile mit D-Öffnung

Ein richtig dimensioniertes und installiertes D-Öffnungs-Sicherheitsventil erfordert dennoch regelmäßige Wartung und Tests, um funktionsfähig zu bleiben und den Vorschriften zu entsprechen. Die gesetzlichen Anforderungen an die Testintervalle für Sicherheitsventile variieren, die meisten gesetzlichen Rahmenbedingungen und Best Practices der Branche richten sich jedoch nach den folgenden Richtlinien.

Testintervalle

Das National Board of Boiler and Pressure Vessel Inspectors (NB-23) und die meisten Bundesstaaten der Vereinigten Staaten verlangen, dass Sicherheitsventile an Kesseln mindestens einmal jährlich getestet werden. Bei Druckbehältern gemäß ASME Abschnitt VIII werden die Prüfintervalle häufig durch das risikobasierte Inspektionsprogramm (RBI) des Eigentümers geregelt, das je nach Wartungsschwere und Ventilhistorie Intervalle von 2 bis 5 Jahren vorgeben kann. API 576 – „Inspektion von Druckentlastungsgeräten“ – bietet detaillierte Anleitungen zu Inspektionsintervallen, Testmethoden und Akzeptanzkriterien für Druckentlastungsventile, einschließlich D-Öffnungskonfigurationen.

Bench-Tests vs. In-Place-Tests

Sicherheitsventile können vor Ort mit einem Testhubhebel (sofern vorhanden und bei ausreichendem Systemdruck) oder nach Außerbetriebnahme auf einem Prüfstand getestet werden. Prüfstandstests sind umfassender und erforderlich, wenn das Ventil nach der Reparatur erneut zertifiziert werden muss oder wenn Tests vor Ort den eingestellten Druck nicht genau überprüfen können. Beim Prüfstandstest wird ein D-Öffnungs-Sicherheitsventil einem steigenden Eingangsdruck ausgesetzt, bis es aufspringt; Der eingestellte Druck wird überprüft und das Ventil wird nach dem erneuten Einsetzen auf Sitzdichtheit überprüft.

Häufige Wartungsprobleme

• Sitzleckage: Das am häufigsten bei der Inspektion festgestellte Problem. Verursacht durch Prozessverschmutzung am Sitz, Ratterschäden oder Korrosion. Da es sich bei der D-Düse um ein kleines Ventil handelt, ist sie besonders anfällig für Partikelverunreinigungen, die den Sitz blockieren.
• Federermüdung oder Korrosion: Federn verlieren mit der Zeit an Spannung, insbesondere im Hochtemperatur- oder Korrosionsbetrieb. Eine ermüdete Feder führt dazu, dass der eingestellte Druck nach unten driftet.
• Einlassverstopfung: Die Ansammlung von Schmutz am Einlass behindert den Durchfluss durch die D-Öffnung und kann verhindern, dass das Ventil den vollen Hub erreicht. Sofern Einlasssiebe verwendet werden, müssen diese regelmäßig gereinigt werden.
• Aufbau des Auslassgegendrucks: Teilweise verstopfte Auslassleitungen erhöhen den Gegendruck und beeinträchtigen den Einstelldruck und die Entlastungskapazität herkömmlicher (nicht ausgeglichener) Sicherheitsventile.

Regulatorische Standards für Sicherheitsventile mit D-Öffnungsbezeichnung

Sicherheitsventile – einschließlich solcher mit den Öffnungsbezeichnungen D und D-4 – müssen einer Reihe von Vorschriften und Standards entsprechen. Für die Einhaltung gesetzlicher Vorschriften und den sicheren Betrieb ist es wichtig zu wissen, welche Standards für Ihre spezifische Installation gelten.

• ASME Abschnitt I: Deckt Stromkessel ab. Sicherheitsventile an Kesseln müssen ASME-zertifiziert und mit dem „V“-Codesymbol versehen sein, was angibt, dass sie die Kapazitätszertifizierungsprüfung in einem anerkannten Prüflabor bestanden haben.
• ASME Abschnitt VIII: Deckt Druckbehälter ab. Druckentlastungsventile müssen den Stempel „UV“ für Druckentlastungsventile bzw. „UD“ für Berstscheiben tragen. Die D-Düse wird üblicherweise in Abschnitt-VIII-Anwendungen verwendet.
• API-Standard 526: Legt Maß- und Materialnormen für Flanschdruckbegrenzungsventile aus Stahl fest, die in der Erdöl- und Chemieindustrie eingesetzt werden. Definiert die effektive Fläche der D-Öffnung als 0,110 Zoll².
• API-Standard 520 (Teile I und II): Bietet Dimensionierungs-, Auswahl- und Installationsanleitungen für Druckentlastungsgeräte. Teil I behandelt Design und Dimensionierung; Teil II behandelt die Installationsanforderungen, einschließlich der Gestaltung der Einlass- und Auslassleitungen, um Rattern und übermäßigen Gegendruck zu verhindern.
• API-Standard 521: Deckt Druckentlastungs- und Druckentlastungssysteme ab, einschließlich der Konstruktion von Fackel- und Entlüftungssystemen. Erforderliche Lektüre bei der Auslegung des Auslasssystems für Sicherheitsventile.
• PED (Druckgeräterichtlinie) 2014/68/EU: Europäischer gleichwertiger Rahmen für Druckentlastungsgeräte, einschließlich Sicherheitsventile, die in EU-Mitgliedstaaten verwendet werden.
• National Board Inspection Code (NBIC / NB-23): Regelt die Installation, Inspektion und Reparatur von Druckentlastungsgeräten in den Gerichtsbarkeiten, die es eingeführt haben, vor allem in den Vereinigten Staaten und Kanada.
