Ist ein Überdruckventil ein Sicherheitsventil?

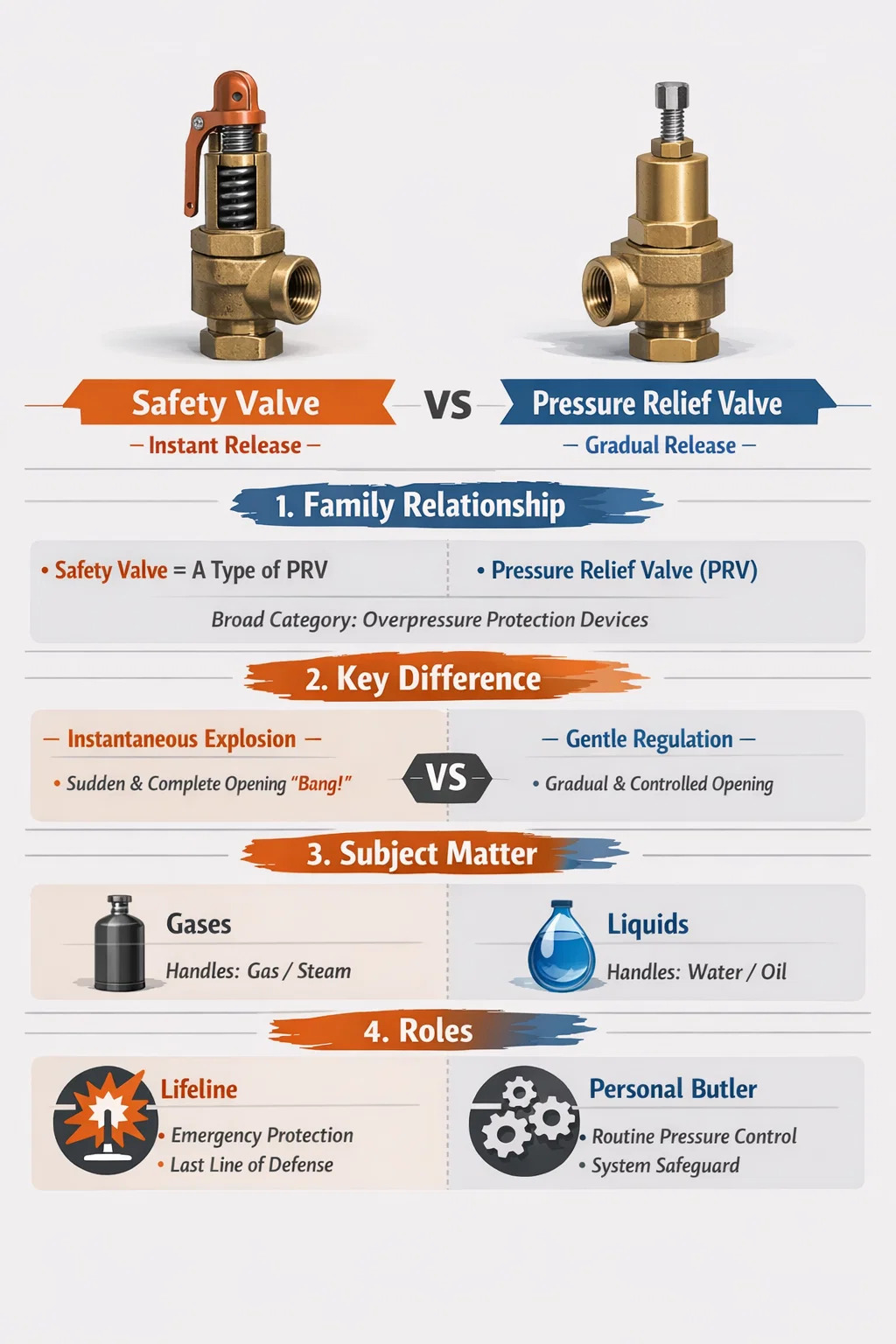

Druckbegrenzungsventile (PRVs) und Sicherheitsventile sind eng miteinander verbunden. In der breiten Industrieklassifikation gehören beide zu den „Überdruckschutzgeräten“, in der praktischen Anwendung und in den Eigenschaften sind sie jedoch nicht völlig gleich.

1. Familienbeziehung: Inklusion und Inklusion

Technisch gesehen ist „Überdruckventil“ eigentlich ein weit gefasster Begriff.
Ein Sicherheitsventil ist eine Art Überdruckventil: In vielen internationalen Normen werden Sicherheitsventile als spezifisches Mitglied der Familie der Überdruckventile betrachtet.
Gebräuchlicher Name: Auf vielen Baustellen halten es Vorarbeiter möglicherweise für überflüssig, so genau zu unterscheiden, und nennen Sicherheitsventile salopp auch Überdruckventile, was in der landläufigen Kommunikation nicht falsch ist.

2. Hauptunterschied: Sofortige Explosion vs. sanfte Regulierung

Obwohl sie beide „Luft ablassen“ oder „Wasser ablassen“, sind ihre Funktionsweisen völlig unterschiedlich:
Ein Sicherheitsventil priorisiert die Geschwindigkeit: Sobald der Druck den Grenzwert überschreitet, „springt“ es sofort und vollständig auf, begleitet von einem lauten Knall. Dabei geht es nicht um eine präzise Einstellung, sondern darum, den Druck innerhalb einer Sekunde vollständig abzubauen, bevor Gefahr entsteht.
Bei einem Druckbegrenzungsventil (PRV) steht „Präzision“ im Vordergrund: Es ähnelt eher einem Regler. Ist der Druck etwas zu hoch, öffnet sich ein kleiner Spalt; ist der Druck noch höher, öffnet es sich weiter. Durch diesen sanften Ansatz wird der Systemdruck auf einem stabilen Niveau gehalten, anstatt wie bei einem Sicherheitsventil den Druck gewaltsam abzulassen.

3. Thema: Gas vs. Flüssigkeit

Dies ist der einfachste Weg, sie zu unterscheiden:
Sicherheitsventile handhaben typischerweise „Gas“: Da Gase komprimierbar sind, ist unkontrollierter Druck äußerst gefährlich, wie eine zusammengedrückte Feder, daher ist der Explosionsschutz eines Sicherheitsventils erforderlich.
Überdruckventile verarbeiten typischerweise „Flüssigkeiten“: Flüssigkeiten (wie Wasser oder Hydrauliköl) sind nahezu inkompressibel. Beim Umgang mit Flüssigkeitssystemen ist keine gewaltsame Evakuierung wie bei einem Gastank erforderlich; Bereits das Ablassen einer kleinen Flüssigkeitsmenge führt zu einem sofortigen Druckabbau, sodass ein sanft regulierendes Überdruckventil geeignet ist.

4. Rollen: Lifeline vs. persönlicher Butler

Ein Sicherheitsventil ist die „letzte Verteidigungslinie“: Es soll schwere Geräteschäden verhindern. Es wird nur aktiviert, wenn dies unbedingt erforderlich ist. Sobald es aktiviert wird, bedeutet dies normalerweise, dass ein großes Problem mit dem System vorliegt.
Ein Überdruckventil ist für „Routinepatrouillen“ gedacht: Es dient in erster Linie dem Schutz druckempfindlicher Präzisionsinstrumente. Während des Maschinenbetriebs kann es häufig vorkommen, dass es sich leicht öffnet, um dem System zu helfen, übermäßige Druckschwankungen abzubauen.
